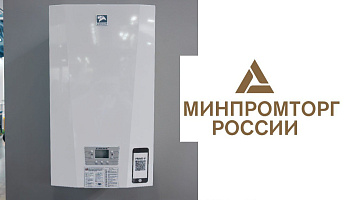

Подключение датчика бойлера косвенного нагрева и датчика уличной температуры к энергозависимому котлу серии CLEVER

Перед подключением необходимо первым делом обратить внимание на характеристики подключаемых датчиков.

Датчик уличной температуры должен иметь характеристику 10 кОм при 25 градусах, показатель β должен составлять 3977.

Датчик бойлера косвенного нагрева должен имеет характеристику 10 кОм при 25 градусах и показатель β 3435.

Вы зададитесь вопросом, что такое показатель β (бета)?

Показатель β - это графическая зависимость сопротивления от температуры датчика. Оригинальные датчики, поставляемые заводом, Вы можете приобрести у наших партнеров и в нашем интернет магазине.

Перед подключением датчиков, необходимо отключить котел от элетрической сети. Датчик бойлера косвенного нагрева, поставляемый заводом, имеет длину провода 4 метра и выше указанные характеристики. Для удобства подключения датчика и прокладки кабеля необходимо снять верхнюю крышку котла. Верхняя крышка держится на 4 металлических клипсах и снимается движением вверх. В задней части котла для фиксации и защиты прокладываемых проводов периферийных устройств, предусмотрены резиновые манжеты. Необходимо открутить фиксирующий колпачок и проложить кабель. С правой стороны клеммной колодки в нижней ее части, установлен пин для подключения датчика бойлера. Напротив пина имеется обозначение с надписью «датчик температуры ГВС». Для удобства подключения необходимо извлечь пин из клеммной колодки. В пин встроено сопротивление, позволяющее котлу работать без бака косвенного нагрева. Извлекаем сопротивление, а на его место подключаем провода датчика бойлера. Устанавливаем ПИН обратно в клеммную колодку.

Датчик уличной температуры позволяет котлу выбирать оптимальную кривую нагрева в зависимости от изменения температуры окружающей среды и оптимизирует режим модуляции. Датчик уличной температуры поставляется без комплекта проводов. Для подключения рекомендуется использовать медный двухжильный провод с сечением 0,75 мм2 и длиной до 30 метров. Подключаем один конец провода к контактам датчика, прокладку провода осуществляем через свободную резиновую манжету в задней части котла. После того, как провод проложен, извлекаем второй пин сверху в правой части клеммной колодки. Напротив разъема есть графическое изображение датчика с надписью «температура наружная». Подключаем провода от датчика уличной температуры, устанавливаем пин обратно в клеммную колодку. Закрываем крышку котла. После того, как подключение выполнено можно запускать котел.

Обращаем Ваше внимание, что настройка программного меню платы и установка датчика уличной температуры должны осуществляться в закрытом от прямых лучей месте.
