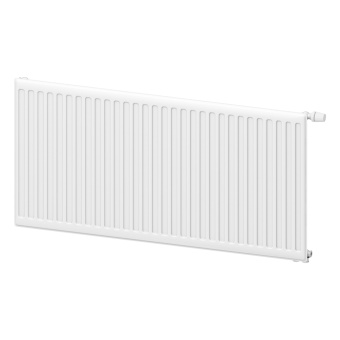

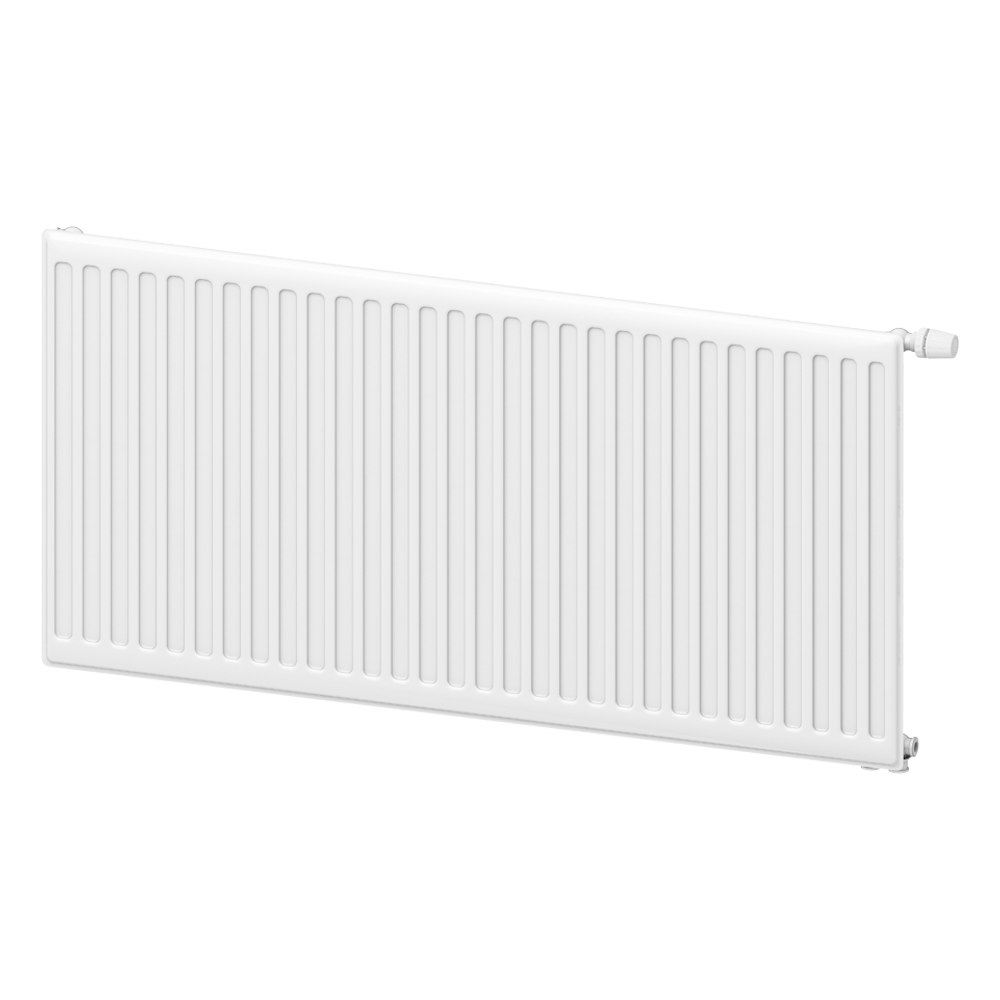

Стальной панельный радиатор Valve Compact Hygiene 10Х500Х1100

Стальной панельный радиатор Valve Compact Hygiene 10Х500Х1100

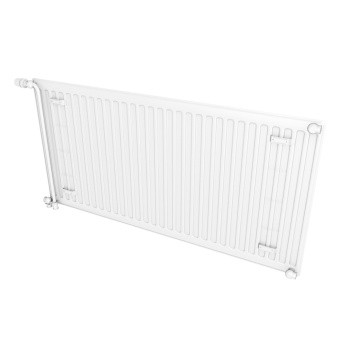

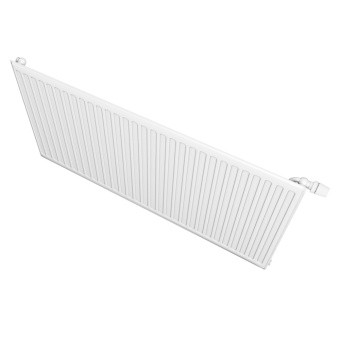

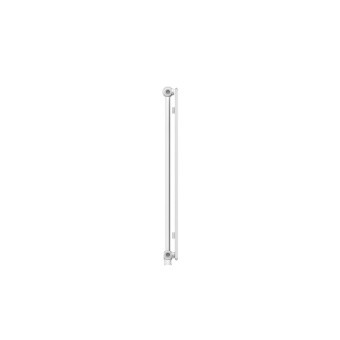

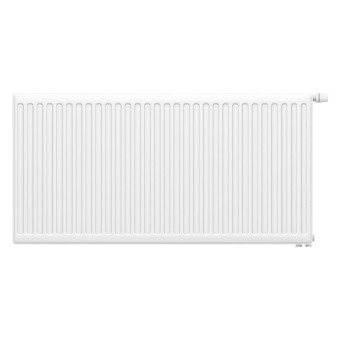

* внешний вид товара может отличаться от представленной 3D модели
* в качестве примера на фото показан радиатор длиной 1 м

Сравнить

7 707.60 руб.

Модели типа 10 являются наиболее компактными из гигиенических радиаторов: они представляют собой одну отопительную панель без конвективных панелей и защитных решеток. Такой радиатор легко мыть с любой из его сторон, что отвечает строгим санитарным нормам медицинских или детских учреждений. Боковое подключение радиаторов типа 10 С позволяет им работать с максимальным КПД, благодаря чему небольшой радиатор развивает достаточную мощность. Выпускаются с приваренными элементами крепления Hook/Standart. Радиаторы с нижним подключением VC выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления выпускаются по запросу.

Устройство и принцип действия

Конструкция радиатора типа 10 С крайне проста:

1 стальная отопительная панель, сваренная методом контактной высокочастотной сварки из листов стали толщиной 1,2 мм;
4 отверстия для ввода и вывода теплоносителя и для крана Маевского (клапана для отвода воздуха). Кран Маевского устанавливается на верхнее отверстие, противоположное входному. Четвертое свободное отверстие закрывают при монтаже заглушкой.

Теплоноситель поступает в отопительную панель через верхнее отверстие и благодаря естественному давлению равномерно распределяется в радиаторе. Эффективность радиатора длиной более 100 мм может быть увеличена с помощью перекрестного подключения – способа, при котором теплоноситель выводится через отверстие в противоположном от входа нижнем углу.

Техническая информация о радиаторах типа 10 C:

максимальное рабочее давление 1,0 МПа;
испытательное давление 1,5 МПа;
максимальная температура теплоносителя 120 °С.

Применение

Основная сфера применения гигиенических (санитарных) радиаторов - это медицинские, детские и общественные учреждения, предприятия питания. Наиболее мощные санитарные радиаторы могут быть установлены в жилых помещениях.

Комплектация

В комплект поставки радиаторов типа 10 Compact входят:

радиатор - 1 шт.;
кронштейн L- образный - 2 шт.;
кран Маевского - 1 шт.;
пробка глухая - 2 шт.;
встраиваемый клапан Danfoss RA-N 013G1382 - 1шт.;*
крепления для кронштейнов - 4 шт. (дюбель-шуруп);
упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
паспорт.

*для радиаторов с нижним подключением (VC), укомплектованных встраиваемым клапаном Danfoss RA-N 013G1382, рекомендуются термоголовки: Danfoss RTR-C 013G7070, Danfoss OEM/RTR 013G7097, Danfoss Eco 014G1003.

Гарантия производителя на радиаторы типа 11 Compact - 10 лет.
