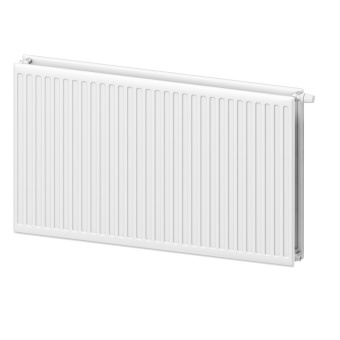

Стальной панельный радиатор Valve Compact Hygiene 20X600X900

Стальной панельный радиатор Valve Compact Hygiene 20X600X900

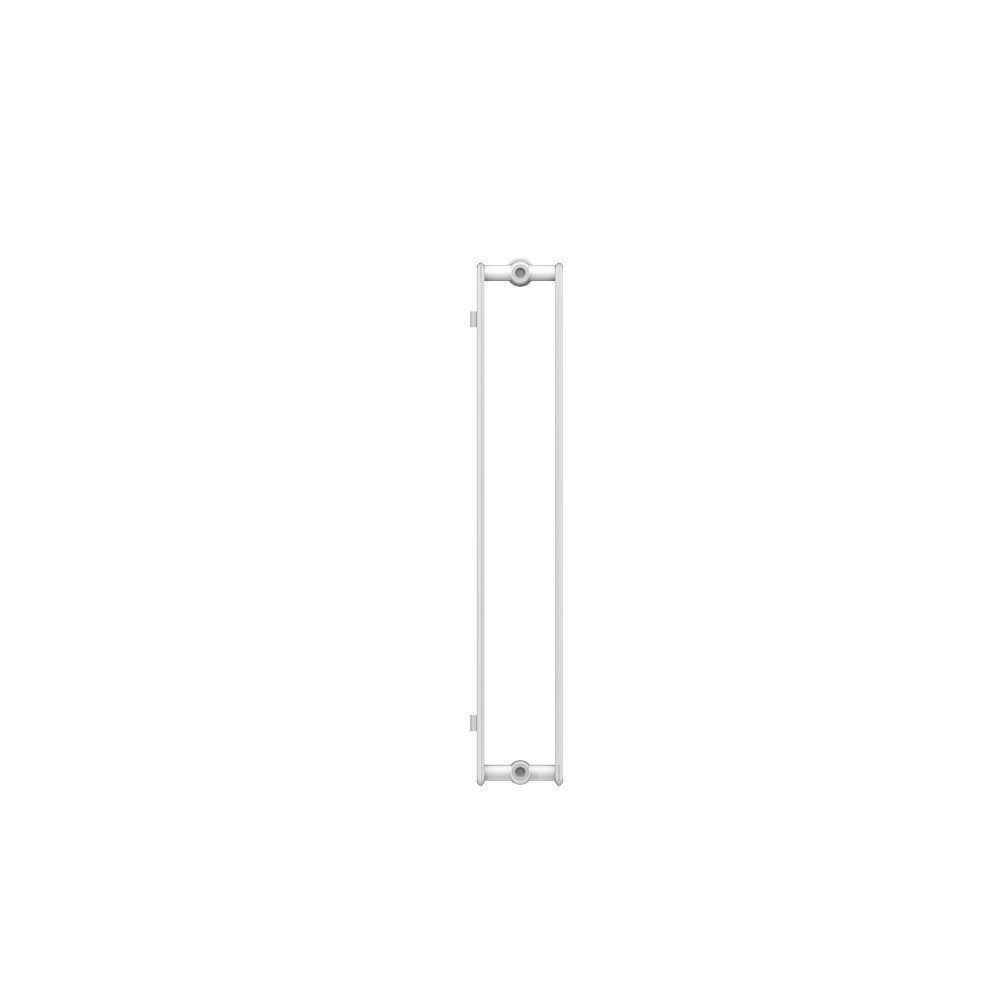

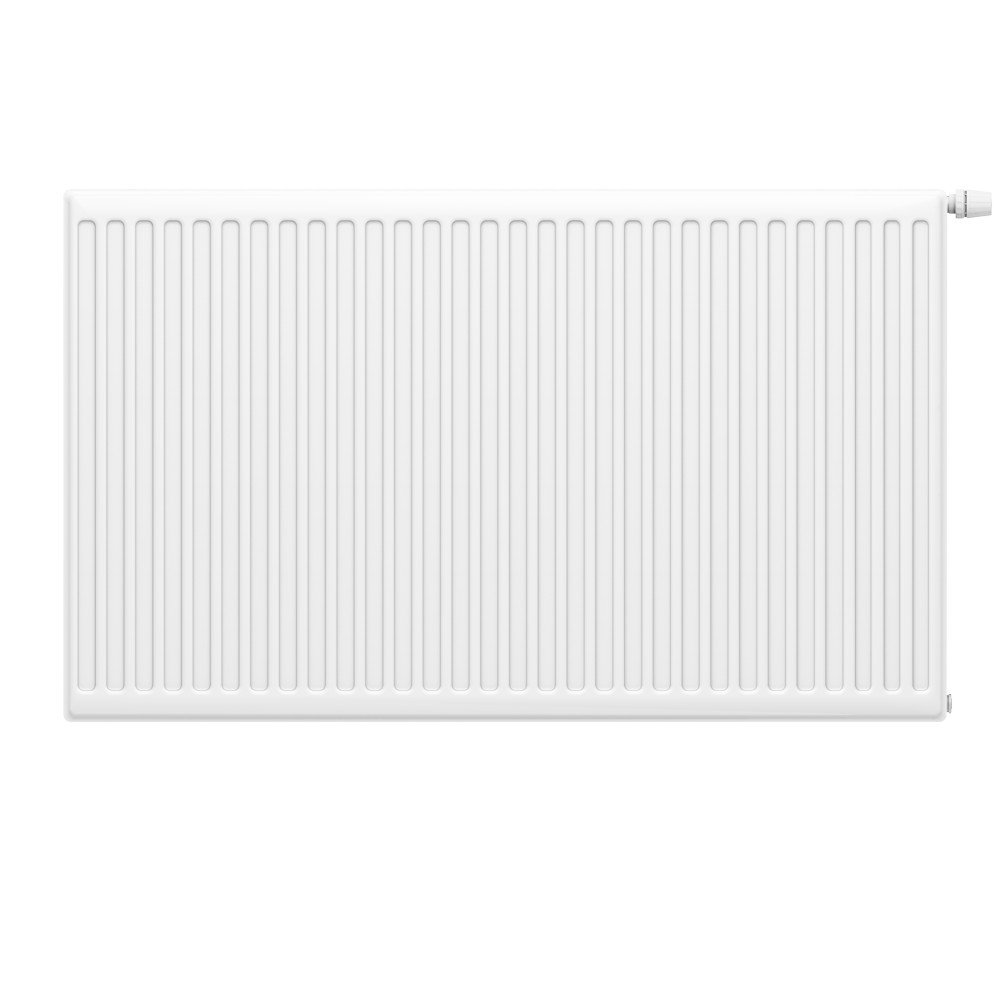

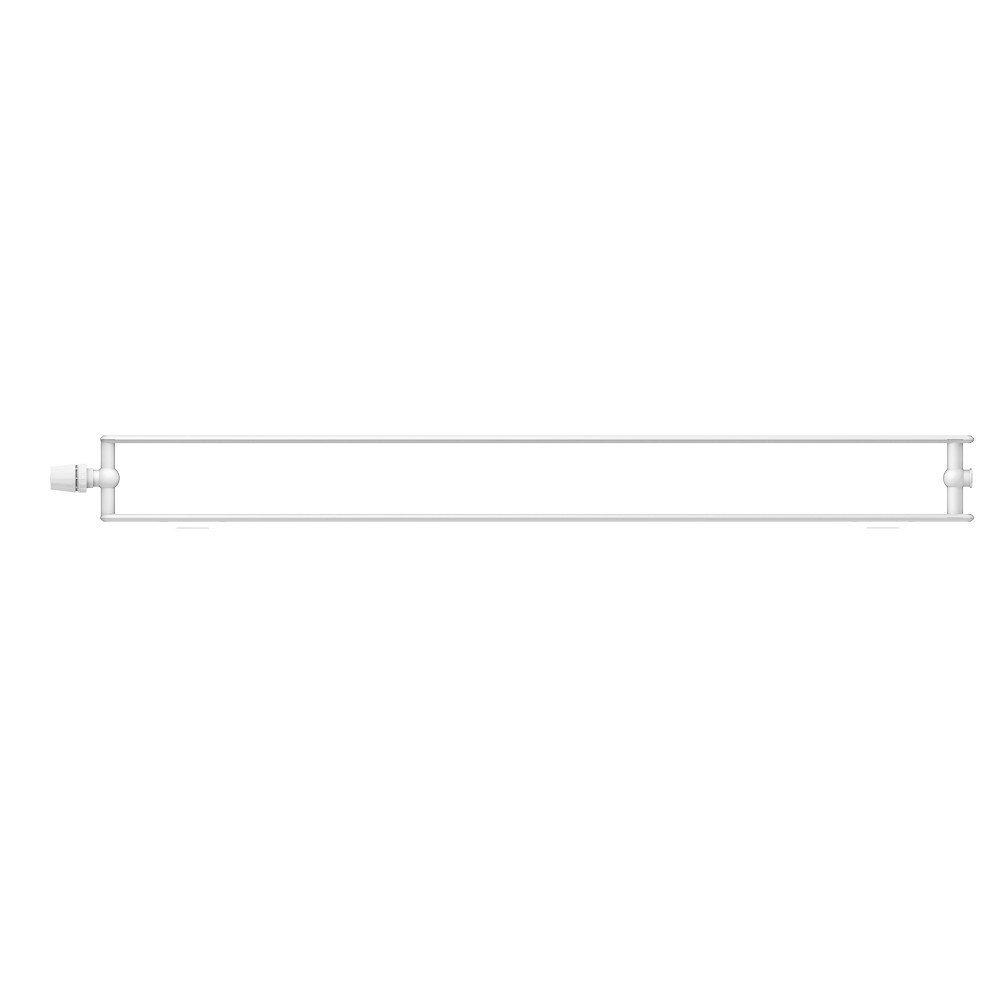

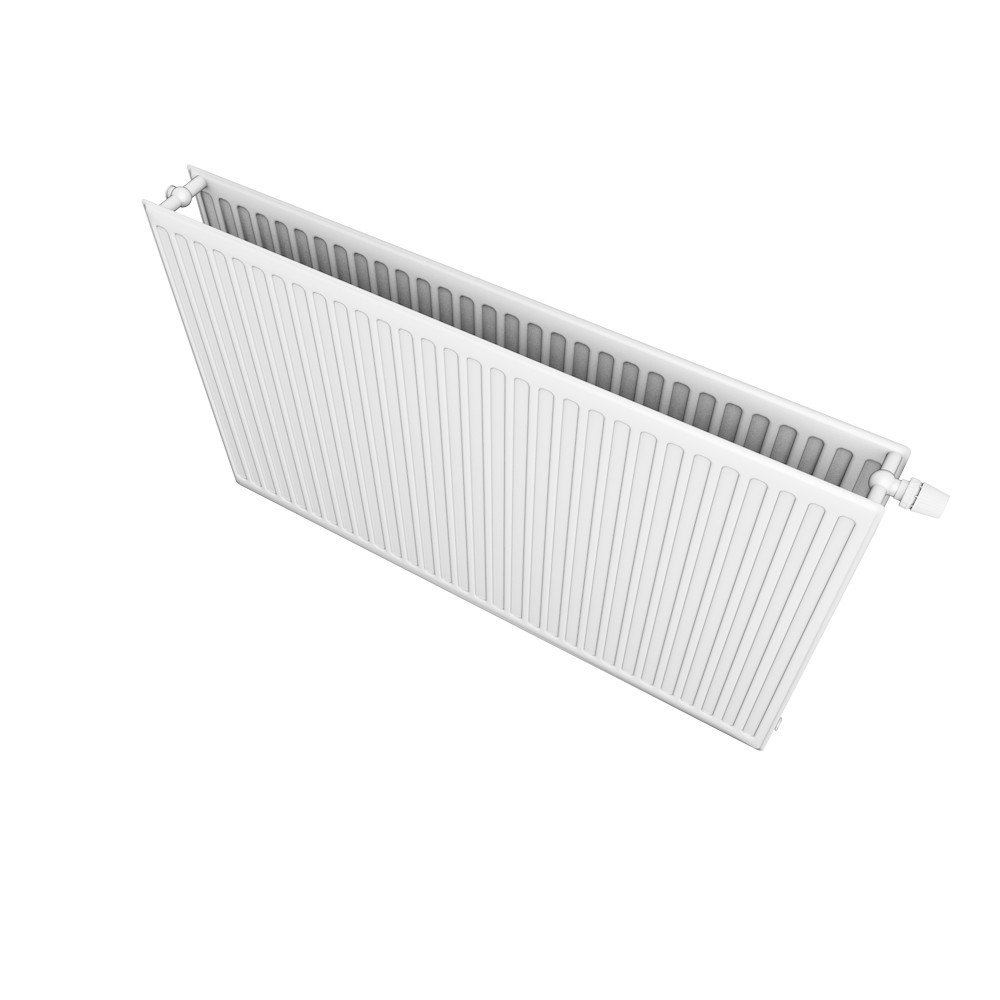

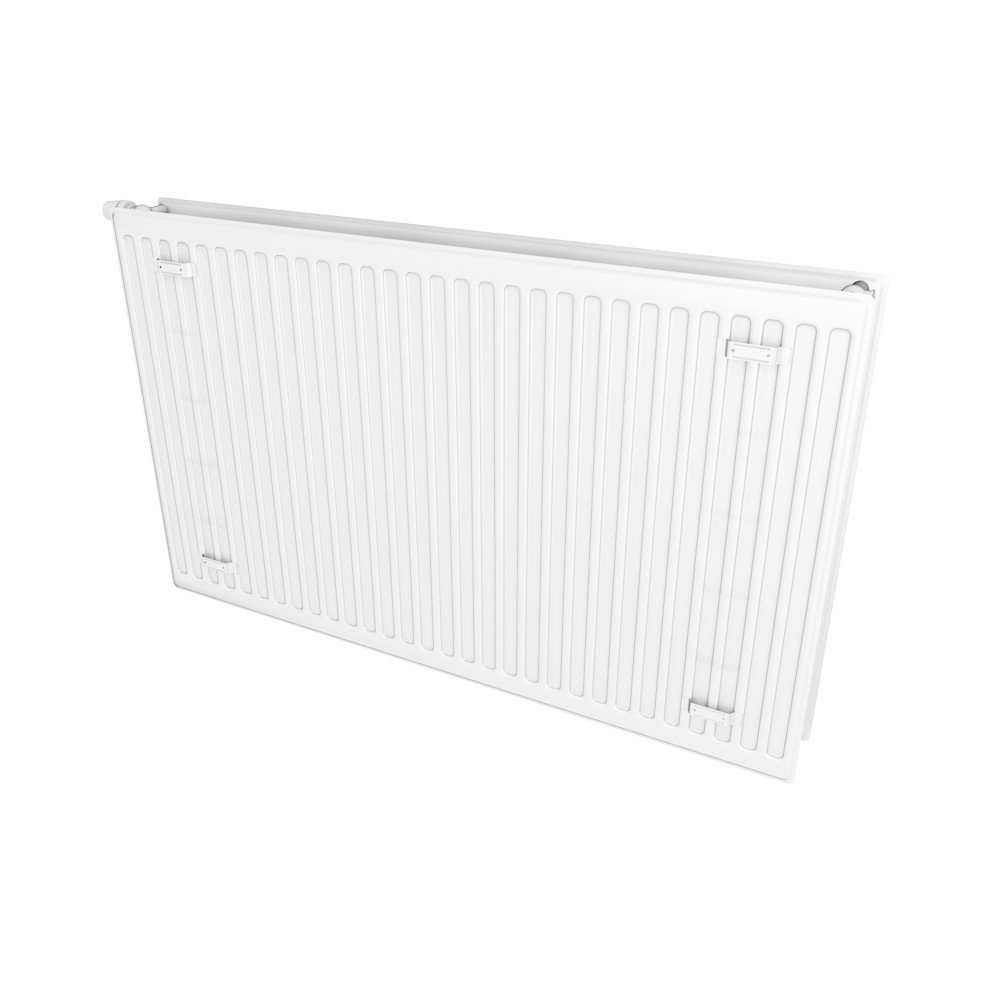

* внешний вид товара может отличаться от представленной 3D модели
* в качестве примера на фото показан радиатор длиной 1 м

Сравнить

11 829.20 руб.

Гигиенические радиаторы отличаются тем, что их конструкция обеспечивает простой доступ ко всем поверхностям прибора для его легкой очистки. Выпускаются с приваренными элементами крепления Hook/Standart. Радиаторы с нижним подключением VCH выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления выпускаются по запросу.

Основные особенности радиаторов типа 20 Valve Compact Hygiene:

отсутствие конвективных панелей и защитных решеток;
нижнее подключение (возможность замаскировать трубы отопления);
возможность регулирования температуры.

Устройство радиаторов 20 Valve Compact Hygiene

Конструкция радиаторов 20 VCH предельно проста и надежна. Они состоят из двух соединенных между собой отопительных панелей. Теплоноситель поступает в отверстие внизу радиатора и циркулирует по созданным рифлением полостям внутри прибора.
В каждом радиаторе предусмотрено шесть монтажных отверстий:

первое нижнее отверстие предназначено для входа и выхода теплоносителя;
второе нижнее отверстие – место выхода теплоносителя;
третье отверстие комплектуется клапаном LEMAX CLICK RA для регулирования температуры;
четвертое отверстие оборудуется краном Маевского (клапаном для выпуска воздуха);
еще два отверстия закрываются заглушками.

Техническая информация о радиаторах типа 20 VCH:

максимальное рабочее давление 1,0 МПа;
испытательное давление 1,5 МПа;
максимальная температура теплоносителя 120 °С.

Применение

Гигиенические радиаторы, как правило, устанавливают в медицинских и детских учреждениях, а также в других помещениях с повышенными санитарными требованиями. Нижнее подключение радиаторов 20 VCH позволяет полностью спрятать в пол трубы отопления, что еще больше облегчает уборку помещения.

Комплектация

В комплект поставки радиаторов типа 20 Valve Compact Hygiene входят:

радиатор - 1 шт.;
кронштейн L- образный - 2 шт.;
кран Маевского - 1 шт.;
пробка глухая - 2 шт.;
встраиваемый клапан LEMAX CLICK RA - 1шт.*;
крепления для кронштейнов - 4 шт. (дюбель-шуруп);
упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
паспорт.

*для радиаторов с нижним подключением (VC), укомплектованных встраиваемым клапаном LEMAX CLICK RA, рекомендуются термоголовки: LEMAX ET03, LEMAX ET04.

Гарантия производителя на радиаторы типа 20 Valve Compact Hygiene – 10 лет.

Код

172942
Серия

Hygiene
Исполнение

горизонтальное
Тип радиатора

тип 20
Испытательное давление, бар

15
Максимальное рабочее давление, бар

10
Подключение

нижнее
Максимальная температура теплоносителя, C

120
Масса брутто, кг, не более

33.19
Срок заводской гарантии, лет

10

Паспорт для Стальной панельный радиатор Valve Compact Hygiene 20X600X900

Сертификат для Стальной панельный радиатор Valve Compact Hygiene 20X600X900

Крепление радиаторов для Стальной панельный радиатор Valve Compact Hygiene 20X600X900

Гигиенический сертификат для Стальной панельный радиатор Valve Compact Hygiene 20X600X900

Тепловые потоки для Стальной панельный радиатор Valve Compact Hygiene 20X600X900

Объем теплоносителя для Стальной панельный радиатор Valve Compact Hygiene 20X600X900
