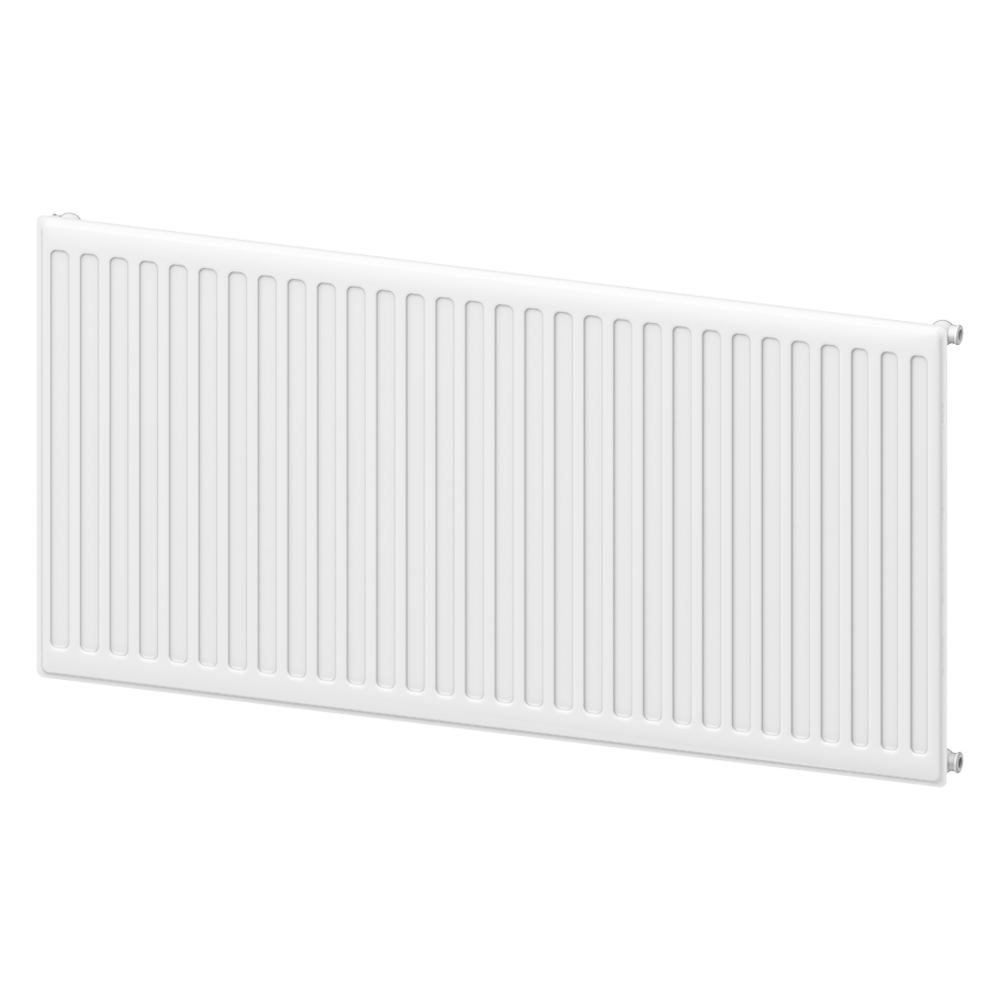

Стальной панельный радиатор Compact Hygienе 10Х500Х2100

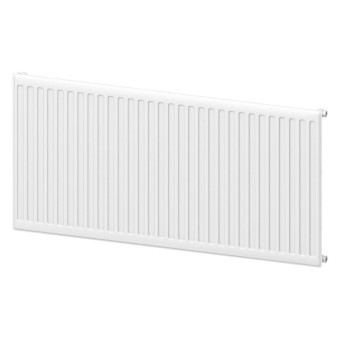

* в качестве примера на фото показан радиатор длиной 1 м
Поделиться
8 792.16 руб.

Модели типа 10 являются наиболее компактными из гигиенических радиаторов: они представляют собой одну отопительную панель без конвективных панелей и защитных решеток. Такой радиатор легко мыть с любой из его сторон, что отвечает строгим санитарным нормам медицинских или детских учреждений. Боковое подключение радиаторов типа 10 СH позволяет им работать с максимальным КПД, благодаря чему небольшой радиатор развивает достаточную мощность. Выпускаются с приваренными элементами крепления Hook/Standart.

Устройство и принцип действия


Конструкция радиатора типа 10 СH крайне проста:
  • 1 стальная отопительная панель, сваренная методом контактной высокочастотной сварки из листов стали толщиной 1,2 мм;
  • 4 отверстия для ввода и вывода теплоносителя и для крана Маевского (клапана для отвода воздуха). Кран Маевского устанавливается на верхнее отверстие, противоположное входному. Четвертое свободное отверстие закрывают при монтаже заглушкой.

Теплоноситель поступает в отопительную панель через верхнее отверстие и благодаря естественному давлению равномерно распределяется в радиаторе. Эффективность радиатора длиной более 100 мм может быть увеличена с помощью перекрестного подключения – способа, при котором теплоноситель выводится через отверстие в противоположном от входа нижнем углу.

Техническая информация о радиаторах типа 10 CH:

  • максимальное рабочее давление 1,0 МПа;
  • испытательное давление 1,5 МПа;
  • максимальная температура теплоносителя 120 °С.

Применение

Основная сфера применения гигиенических (санитарных) радиаторов – это медицинские, детские и общественные учреждения, предприятия питания. Наиболее мощные санитарные радиаторы могут быть установлены в жилых помещениях.

Комплектация

В комплект поставки радиаторов типа 10 Compact Hygiene входят:
  • радиатор - 1 шт.;
  • кронштейн L-образный - 3 шт.;
  • кран Маевского - 1 шт.;
  • пробка глухая - 1шт.;
  • крепления для кронштейнов - 6 шт. (дюбель-шуруп);
  • упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
  • паспорт изделия.
  • Тип радиатора
    тип 10
  • Тепловой поток радиатора Q, Вт
    1688
  • Испытательное давление, бар
    15
  • Максимальное рабочее давление, бар
    10
  • Вид подключения радиатора
    боковое
  • Максимальная температура теплоносителя, C
    120
  • Масса брутто, кг, не более
    22.39
  • Масса нетто, кг, не более
    21.5
  • Срок заводской гарантии, лет
    10
