Стальной панельный радиатор Valve Compact Hygiene 10Х500Х2100

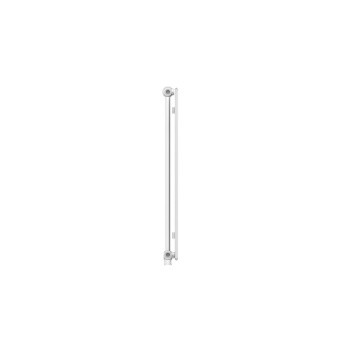

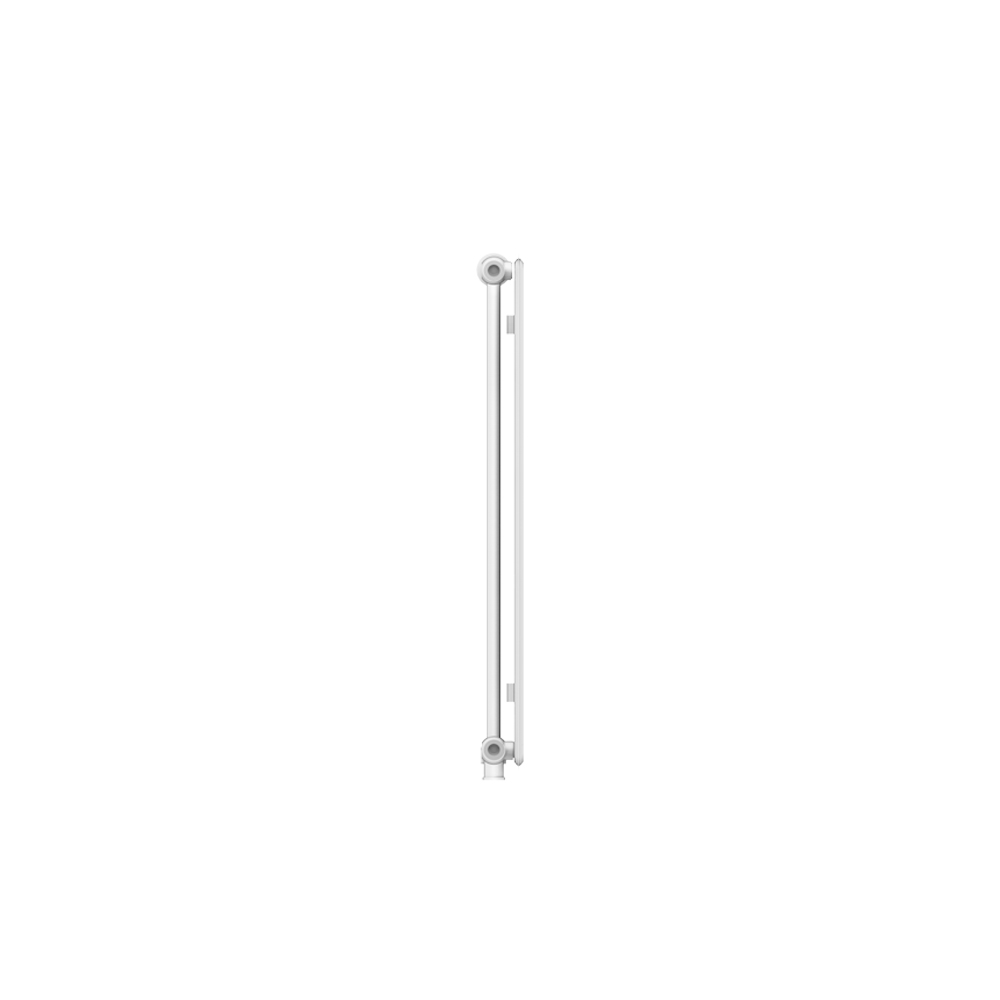

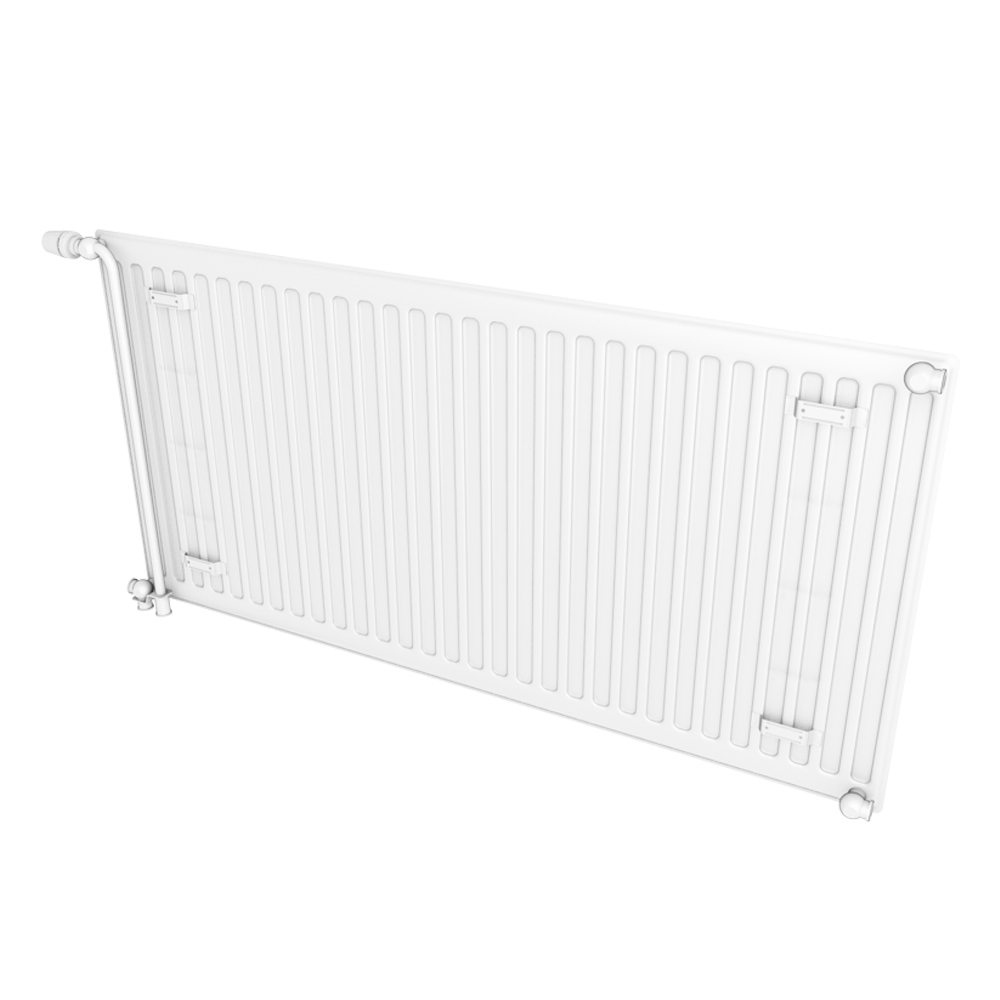

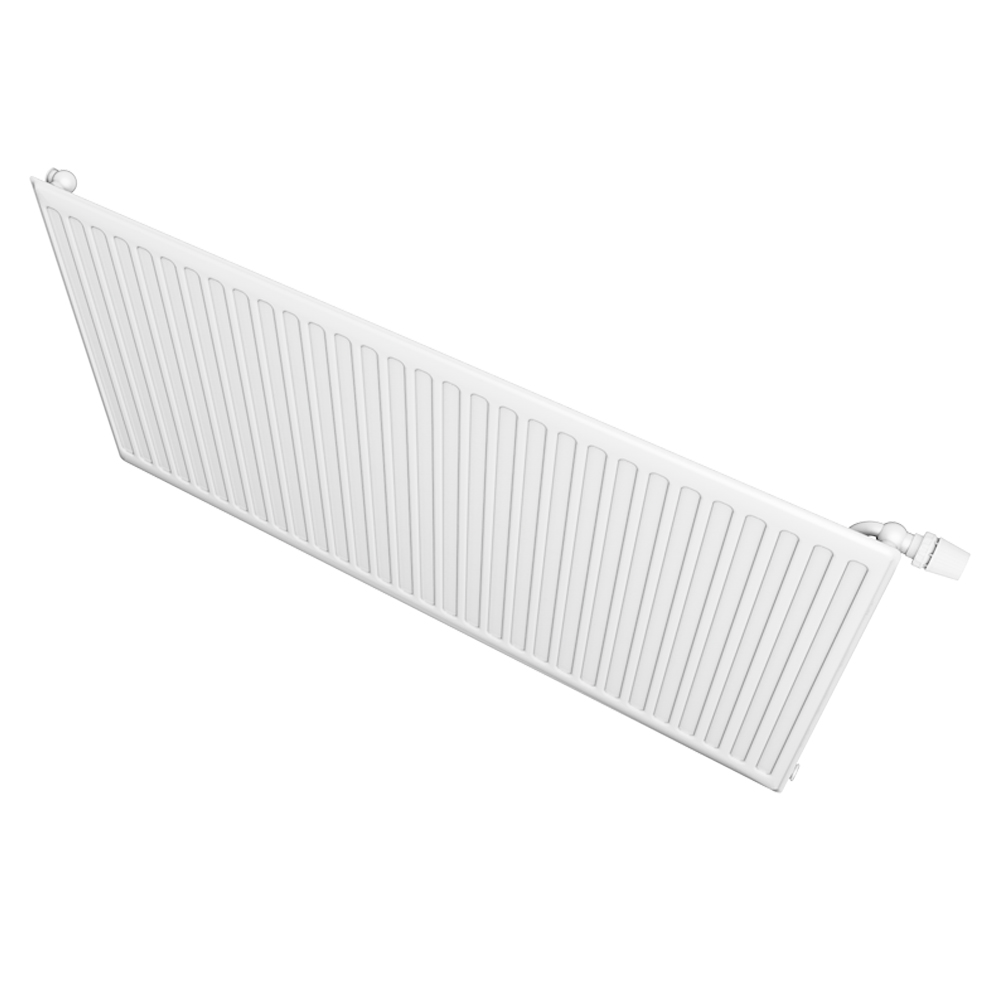

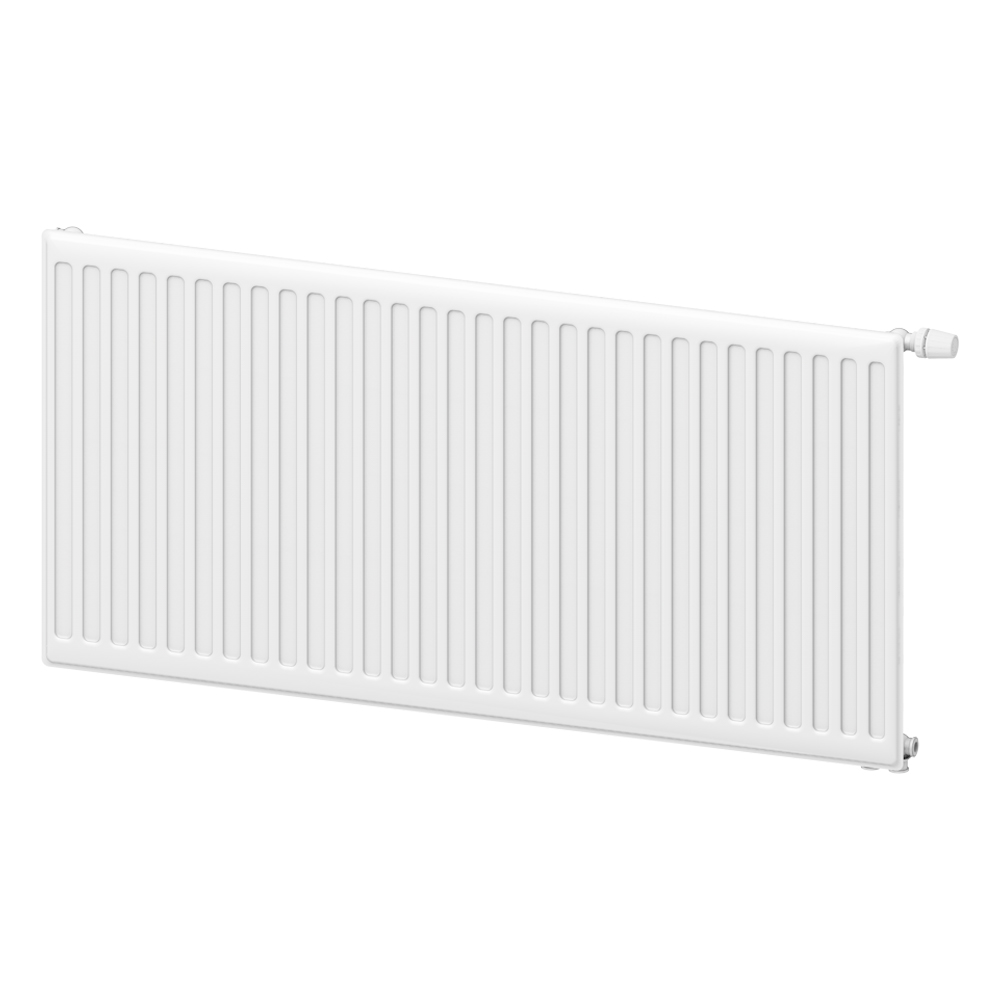

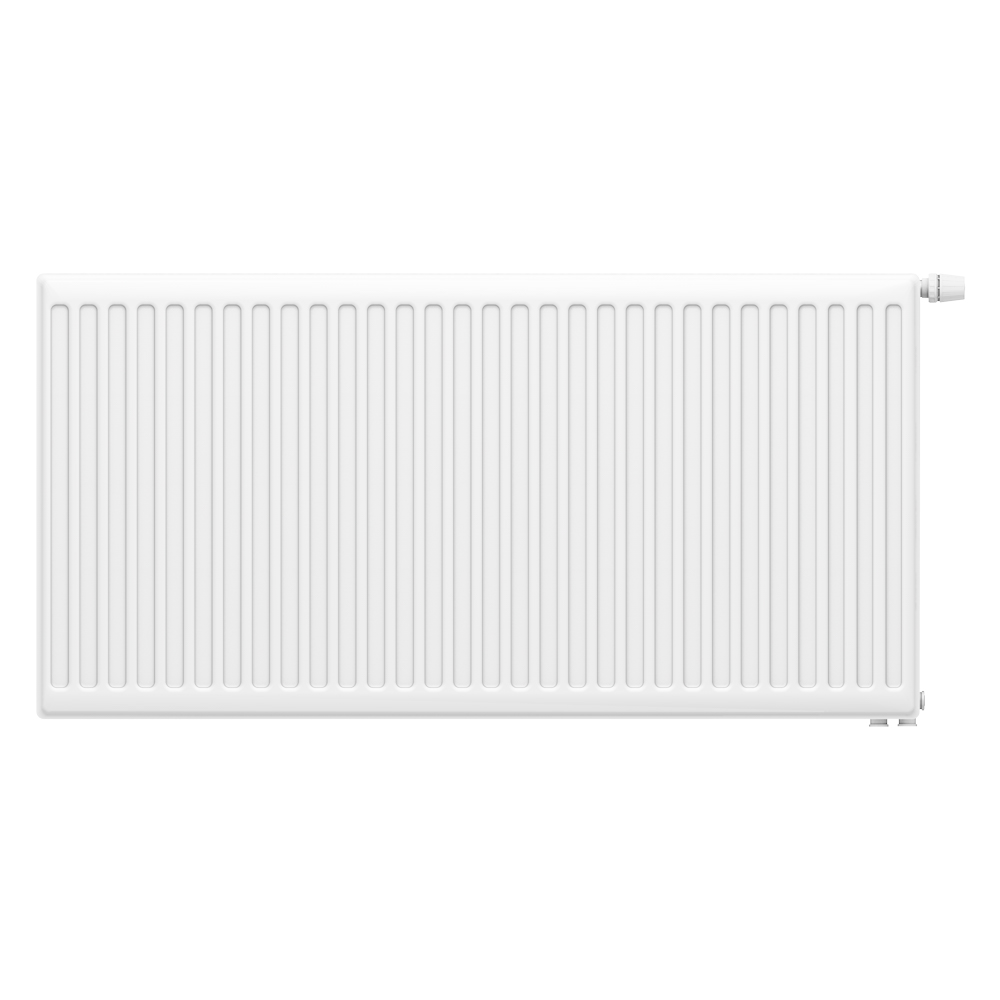

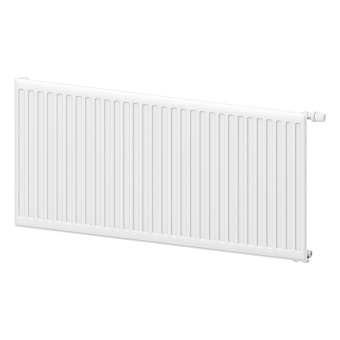

* в качестве примера на фото показан радиатор длиной 1 м
Поделиться
10 190.54 руб.

Модели типа 10 являются наиболее компактными из гигиенических радиаторов: они представляют собой одну отопительную панель без конвективных панелей и защитных решеток. Такой радиатор легко мыть с любой из его сторон, что отвечает строгим санитарным нормам медицинских или детских учреждений. Боковое подключение радиаторов типа 10 С позволяет им работать с максимальным КПД, благодаря чему небольшой радиатор развивает достаточную мощность. Выпускаются с приваренными элементами крепления Hook/Standart. Радиаторы с нижним подключением VC выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления выпускаются по запросу.

Устройство и принцип действия

Конструкция радиатора типа 10 С крайне проста:
  • 1 стальная отопительная панель, сваренная методом контактной высокочастотной сварки из листов стали толщиной 1,2 мм;
  • 4 отверстия для ввода и вывода теплоносителя и для крана Маевского (клапана для отвода воздуха). Кран Маевского устанавливается на верхнее отверстие, противоположное входному. Четвертое свободное отверстие закрывают при монтаже заглушкой.

Теплоноситель поступает в отопительную панель через верхнее отверстие и благодаря естественному давлению равномерно распределяется в радиаторе. Эффективность радиатора длиной более 100 мм может быть увеличена с помощью перекрестного подключения – способа, при котором теплоноситель выводится через отверстие в противоположном от входа нижнем углу.

Техническая информация о радиаторах типа 10 C:

  • максимальное рабочее давление 1,0 МПа;
  • испытательное давление 1,5 МПа;
  • максимальная температура теплоносителя 120 °С.

Применение

Основная сфера применения гигиенических (санитарных) радиаторов - это медицинские, детские и общественные учреждения, предприятия питания. Наиболее мощные санитарные радиаторы могут быть установлены в жилых помещениях.

Комплектация

В комплект поставки радиаторов типа 10 Compact входят:

  • радиатор - 1 шт.;
  • кронштейн L- образный - 3 шт.;
  • кран Маевского - 1 шт.;
  • пробка глухая - 2 шт.;
  • встраиваемый клапан Danfoss RA-N 013G1382 - 1шт.;*
  • крепления для кронштейнов - 6 шт. (дюбель-шуруп);
  • упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
  • паспорт.

*для радиаторов с нижним подключением (VC), укомплектованных встраиваемым клапаном Danfoss RA-N 013G1382, рекомендуются термоголовки: Danfoss RTR-C 013G7070, Danfoss OEM/RTR 013G7097, Danfoss Eco 014G1003.


Гарантия производителя на радиаторы типа 11 Compact - 10 лет.
  • Тип радиатора
    тип 10
  • Тепловой поток радиатора Q, Вт
    1688
  • Испытательное давление, бар
    15
  • Максимальное рабочее давление, бар
    10
  • Вид подключения радиатора
    нижнее
  • Максимальная температура теплоносителя, C
    120
  • Масса брутто, кг, не более
    22.72
  • Срок заводской гарантии, лет
    10
